Артикул:
9106.016089
Характеристики
Количество видеокамер
—
2
Поворотно-наклонная видеокамера, наличие
—
Да
Передатчик местоположения видеокамеры, наличие
—
да
Счетчик метража, наличие
—
да
Диагональ экрана, дюймы
—
12
Разрешение видеокамеры, пикселей
—
460
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Условия доставки
Условия доставки
Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.

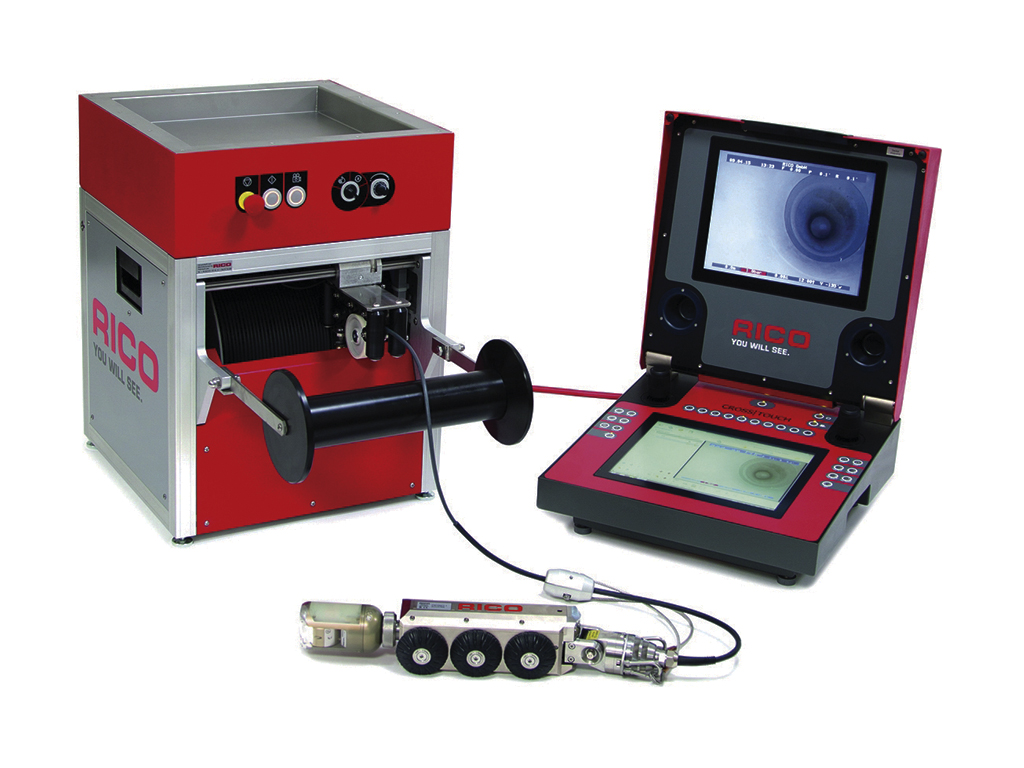

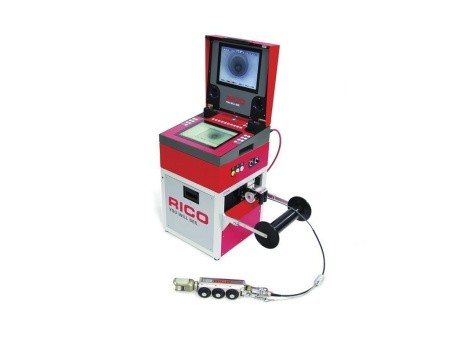

ОСОБЕННОСТИ РОБОТИЗИРОВАННОЙ ТЕЛЕИНСПЕКЦИОННОЙ СИСТЕМЫ CROSSTOUCH:
- Мобильная (с возможностью стационарной установки в автомобиль) роботизирован¬ная система для телеинспекции трубопроводов диаметром от 100 до 3000 мм (и более), на длину до 300 м;
- Может использоваться как мобильная система а также быть смонтированной в автомобиль (шасси выбирается заказчиком, рекомендуются ЦМФ на базе: FIAT Ducato / Mercedes-Benz Sprinter / Ford TRANSIT / ГАЗЕЛЬ и аналогичные);
- При установке системы CROSSTOUCH стационарно в автомобиль внутренний объём АМ разделен на три области:
а) водительский отсек;
б) отсек оператора;
в) задний отсек - Переоборудование автомобиля согласовывается с заказчиком и производится по согласованному ТЗ.

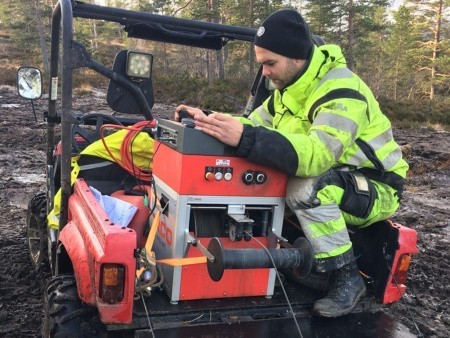

- При использовании CROSSTOUCH в качестве мобильной системы (не привязанной к автомобилю) дополнительно используется тележка для удобной транспортировки.
- Вес системы CROSSTOUCH (без робота и тележки) – 55 кг.
ОСОБЕННОСТИ МОНТАЖА РОБОТИЗИРОВАННОЙ ТЕЛЕИНСПЕКЦИОННОЙ СИСТЕМЫ CROSSTOUCH В АВТОМОБИЛЬ:
- Водительский отсек: зона для водителя АМ и пассажиров.

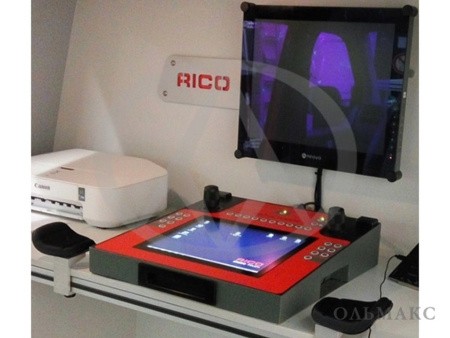

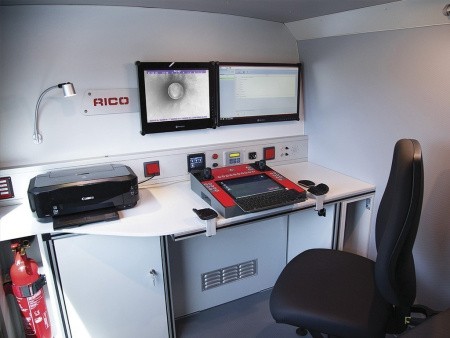

- Отсек оператора: в отсеке оператора оборудуется рабочее место оператора (позволяющее управлять всеми узлами и механизмами системы), которое представляет собой оборудованный полками и тумбой эргономичный стол, на котором расположены: пульт управления телеинспекционной установкой CROSSTOUCH, монитор (один или более), дополнительно возможна установка персонального компьютера с доп. ПО для анализа и интерпретации полученных с объектов данных. Также в отсек могут быть установлены: аккум. батареи с инвертором (если не был выбран генератор), тумба и шкаф для одежды (если позволяет внутренний объем выбранного АМ). Между отсеком оператора и задним отсеком монтируется безопасное панорамное стекло, а также возможно оборудовать отсеки громкой связью для удобной коммуникации рабочего персонала лаборатории.

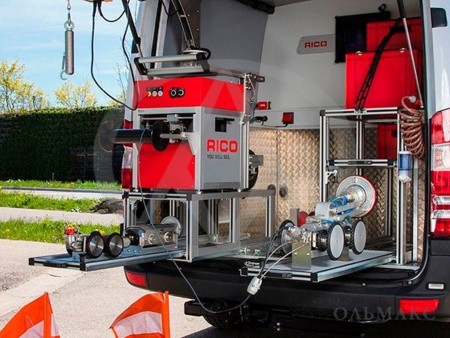

- Задний отсек: в заднем отсеке монтируется прочный металлический стеллаж для кабельного барабана. Стеллаж имеет выдвижные поддоны для хранения роботов и аксессуаров. Также в стеллаж устанавливается бак для воды с электрическим насосом и устройство для мойки, генератор (если не были выбраны аккум. батареи с инвертором), плавающий модуль (плот), стрела с лебедкой (для спуска/подьема роботов в шахту/колодец), отопительная система для отсека и отопительная система для видеокабеля (для работ при минусовых температурах). По желанию заказчика задний отсек оборудуется монитором для наблюдения за движением робота и дополнительным прожектором для освещения рабочей зоны.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

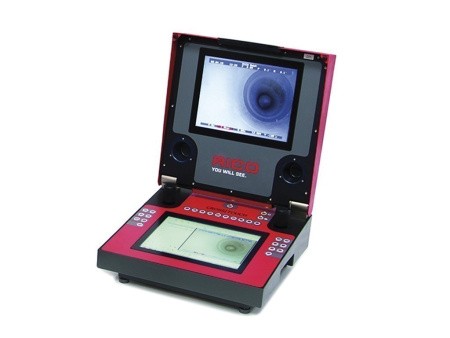

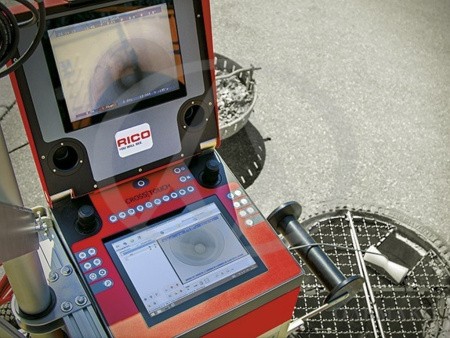

Пульт управления:

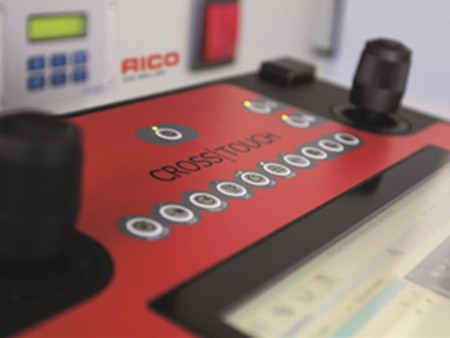

- Мобильный пульт управления (снабжен двумя эргономичными джойстиками для управления передвижением робота и управления функциями видеокамеры, дополнительными клавишами для настройки работы системы и клавиатурой для текстовых сообщения с наложением на видео);
- Встроенный TFT сенсорный монитор 12,1” (для управления ПК);
- Встроенный промышленный компьютер (Intel i5/DDR3 4GB /SSD 240GB/ Win8.1Pro 64Bit) для записи, хранения и анализа видео с объектов исследований;
- Возможность установки крышки со встроенным дополнительным вторым TFT монитором 12,1” на который выводится изображение с видеокамеры напрямую (без участия ПК);
- Установленное на встроенный ПК ПО WinCan ProTouch для записи и анализа полученных с объектов данных.
Кабельный барабан и видеокабель:
- Мобильный кабельный барабан со счетчиком длины размотанного кабеля;
- Синхронизация скорости смотки/размотки кабельного барабана с ходом робота;
- Ручное дистанционное управление для кабельного барабана;
- Видеокабель максимум 300 м, вместе с установленными MIL-штекерами;
- Тросы для компенсации нагрузки на разъем подсоединения видеокабеля к роботу.
Совместимость с роботами и видеокамерами:

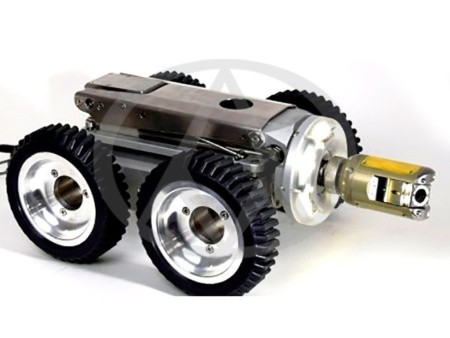

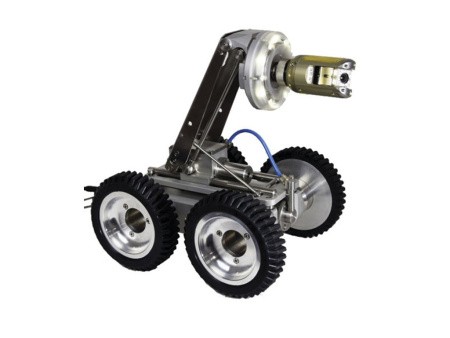

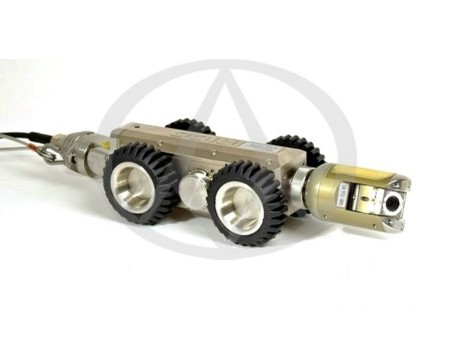

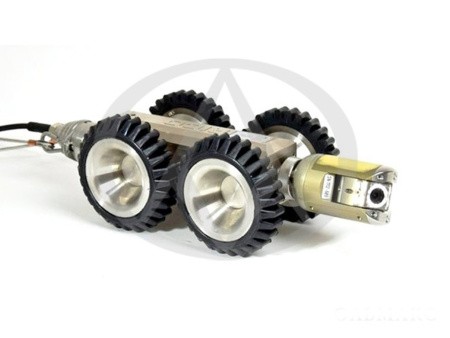

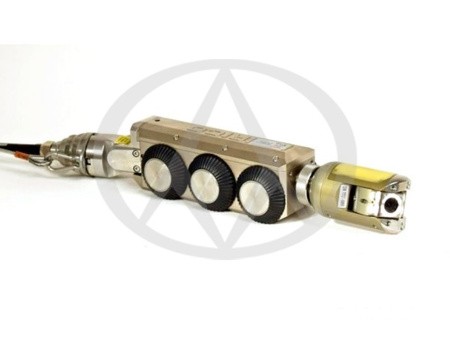

- Робот FW100CT.1 + видеокамера SR50;

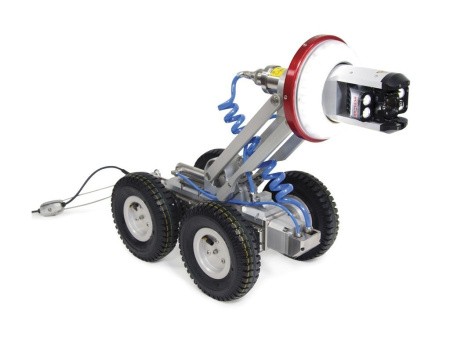

- Робот FW150S + видеокамеры SR50, SR100, SR100 RPP®;

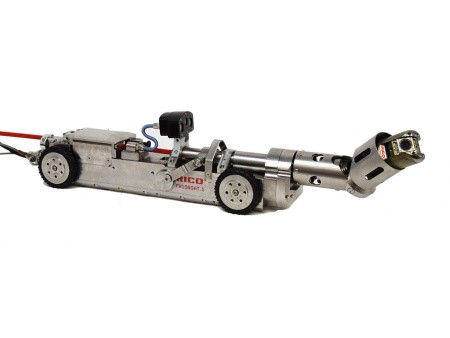

- Робот FW150SAT + видеокамера SR50, VERTICA 40, VERTICA 30;
Роботы оснащение:
- Встроенный датчик уклона с защитой от опрокидывания;
- Контроль температуры и давления внутри робота;
- Камера заднего вида;
- Класс защиты IP 68.
Видеокамеры оснащение:
- Функция поворот/вращение;
- Сапфировое стекло для защиты объектива;
- Мощное светодиодное освещение;
- Всегда правильное (неперевернутое) изображение с камеры благодаря датчику гравитации;
- Встроенный параллельный лазер для измерений;
- Встроенный датчик определения местоположения;
- Встроенный датчик давления;
- Класс защиты IP 68.
Прочее:
- Подъемное устройство (механическое / электрическое – в зависимости от модели робота);

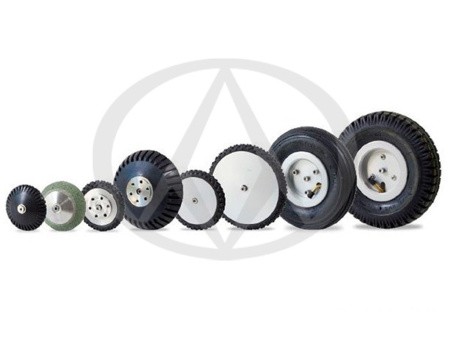

- Дополнительные колеса для разных диаметров трубопровода и для разных типов поверхностей;
- Дополнительное освещение с плавной регулировкой яркости.
Принадлежности
- Направляющие ролики для защиты видеокабеля от истирания о верхний и нижний края колодца;
- Возможность дооснащение спутниковой системой SАТ 150 для исследования отводных каналов;
- Плавающий модуль (плот) для обследования частично заполненных коллекторов.
ОЛЬМАКС - официальный представитель RICO обладает правами на продажу, обучение, сервисное обслуживание, ремонт оборудования и инструмента. Роботизированная телеинспекционная система CROSSTOUCH можно купить в розницу или оптом с учетом доставки в Николаевск-на-Амуре
Телефоны для справок: +7 (4212) 78–82–31, 8 (800) 700–41–14
Телефоны для справок: +7 (4212) 78–82–31, 8 (800) 700–41–14
Скачать
Информационный проспект
2,5 мб
|
Количество видеокамер
|
2 |
|
Поворотно-наклонная видеокамера, наличие
|
Да |
|
Передатчик местоположения видеокамеры, наличие
|
да |
|
Счетчик метража, наличие
|
да |
|
Диагональ экрана, дюймы
|
12 |
|
Разрешение видеокамеры, пикселей
|
460 |
|
Датчик уклона, наличие
|
Да |
|
Измерение диаметра труб с помощью лазера, наличие
|
Да |
|
Взрывобезопасное исполнение Ex, наличие
|
опционально |
|
Возможность управления движением, наличие
|
Да |
|
Вес, кг
|
70 |
|
Варианты длин кабеля, м
|
300 |
|
Минимальный D обследуемого трубопровода, мм
|
100 |
|
Максимальный D обследуемого трубопровода, мм
|
3000 |
|
Диаметр видеокамеры, мм
|
59 и 110 |
|
Диаметр видеокабеля, мм
|
5,1 |
RICO – производитель мобильных роботизированных систем, предназначенных для обследования трубопроводов диаметром от 100 до 1400 мм.
Модульная конструкция позволяет использовать оборудование не только как мобильную систему, но также встраивать ее в ТВ–инспекционную автолабораторию.
Модульная конструкция позволяет использовать оборудование не только как мобильную систему, но также встраивать ее в ТВ–инспекционную автолабораторию.
